一、簡述：

DP-65Pro     差動測試棒提供一個安全的絕緣儀器給所有的示波器使用，它可以轉換由高輸入的差動電壓（≦1300VP-P）進入一個低電壓（≦7.0V）,並且顯示波形在示波器上,使用頻率高達65MHz ,非常適合大電力測試,研發使用.

• 差動測試棒輸出標本是設計在操作示波器 1M Ω的輸入阻抗的相對衰減量,當使用 50Ω匹配器時衰減量剛好為 2 倍量.

·DP-65Pro 差動測試棒,也建議選購本公司生產的PL-10  阻抗轉換器,可以延伸差動測試棒的應用範圍-可以在數位電錶上觀測更精確的實際測試電壓值(示波器精確度為 3%,數位電錶約精准 10 倍)。

二、規格：

1. 測試棒面板說明：

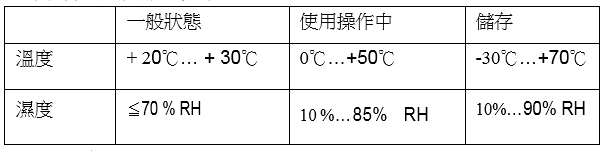

1. 操作環境及狀況：

（1）尺寸及重量：195 X 55 X 30ｍｍ；250ｇ

1. 電子安全規範    IEC    1010-1
   • 雙絕緣
   • 安裝項目    Ⅲ
   • 污染程度    2
   • 相關電壓或最大接地：600V    RMS
   • CE：EN50081-1   及    50082-1

1. 操作程式

·將附件 BP-356       與 BP-256N（或      BP-276）  接起來後插入 DP-65Pro 的輸入端，並將 BP-256N

（或 BP-276）與測量物接觸。

• 將 BP-250 與 DP-65Pro 的輸出端連接，並與示波器連結。
• 如有需要先調整示波器上的垂直開關。
• 將示波器上的衰減率及垂直開關調整到一致的位置，如下表。
• 注意：電源必須打開。
•

{注意}

實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向。如果別外使用 50Ω負載端子時，實際電壓值剛好是 2 倍量。

例如：

測試棒是 X  200，示波器的垂直偏向在 0.5，其實的垂直偏向為：200X0.5=100V/div 示波器輸入的負載是 50Ω，偏向就為 200V/  div。

6.外接電源:

• 本產品因耗電量高達 35 m A ,因此指定使用電轉接器 115V 專用(SP-115)或 230V 專用(SP-230).
• 請勿使用非本公司指定品,若因此造成任何損毀,本公司概不負責.
  1. 維護：

保養此產品時請使用原廠指定的工具，原廠將不負任何責任由其他不被認可的維修人員所做的維修。

8.清潔：

此產品不需要任何特定的清潔。如有需要，請用輕軟乾淨的布沾上微量的清潔液輕輕的在產品外      觀擦拭。

9.保固：

除了在人為上的特意損壞，本產品是受保固並可以維修的，並不包含在安全規範的責任。     保固是以不超出發票上的金額，零件的更換及運關的費用。

保固是僅在正常操作下而造成的損壞，並不包含任何刻意的損壞，操作上的錯誤，機械上的操作不當，保養不當，負載或過壓。

原廠的保固僅包含有限的單純更換損壞的零件。使用者將不可歸據直接或間接的責任在廠。

原廠的保固是賣出後的 12 個月內。如有任意的非原廠的維修或更換零件，原廠保固將自取消。

10.維修：

有任何的維修，保養或更換零件是在保固以外，請將產品退回原廠維修。

1. 附件:
