產品名稱:電源阻抗穩定網路LISN

可依據EMI國際,歐標及產品標準需求做EMI 傳導測量。
測量範圍從9KHz到30MHz,使用 DC- 63Hz 電源,手動與遠端控制。
內建 pulse limiter 及 10dB 衰減器
搭配DDA55 喀嚦聲分析儀執行測試時, 內置有電流計,可按照CISPR14-1的要求進行開關操作次數的測量

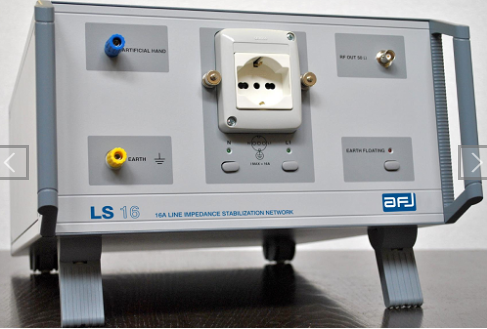

LS16C 為單相16A 機型
LS32C 為三相32A 機型

型號 : LS16C/LT32C



傳導 EMI 測量用的 LISN , 從9kHz至30MHz

  • 設計及製造符合CISPR 16-1-2 國際標準,
  • 可依據EMI國際,歐標及產品標準需求做EMI 傳導測量。
  • 測量範圍從9KHz到30MHz,使用 DC- 63Hz 電源,手動與遠端控制。
  • 內建 pulse limiter 及 10dB 衰減器
  • LISN 是多相的電源阻抗穩 定 V 網路,(50uH +5Ω) //50Ω,配有人工模擬手與保護接地模擬網路。
  • LISN 亦可用於DC 傳導干擾測量。
  • 架構為電流路徑採用空心線圈設計, 避免大電流引起的飽和效應,線圈使用粗導線,確保能負荷連續大負載電流。
  • LISN 可手動選擇前面板的要測量的相位路徑鍵 ( LS16C : L1 ,N 或 LT32C : L1,L2,L3,N )

自動執行方面,可在下列儀器的遠端控制軟體做選擇:
◆ AFJ FFT 3010 及 R3030 EMI 接收機
◆ AFJ DDA55 喀嚦聲分析儀
當搭配DDA55喀嚦聲分析儀執行測試時, 內置有電流計,可按照CISPR14-1的要求進行開關操作和EUT吸收電流的測量。
